DIY: Майш бъркалка от моторче за чистачки 12V

[ultrashock]

Спретнах една бъркалка от моторче за чистачки на 12V за майша. Не съм я пробвал в реални условия, ето инфо за това приспособление:

Необходими материали и оборудване:

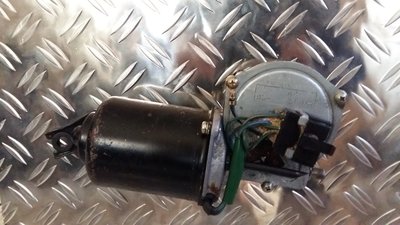

1. Моторче от чистачки 12V - сдобих се от майстора ми без пари, от японски автомобил, заедно с редуктор и планка, която така и не използвах. Цена около 20 лв втора ръка;
2. Трансформатор за лунички 12V 5A AC - дадоха ми го, но реално е около 10лв и е най-евтиния който върши работа;
3. Схема грец 6А - 1лв;
4. Токови кабели - използвах компютърни, такива имам;
5. Г образна планка - 2лв;
6. Малък лист ламарина 50х40 - 11 лв;
7. Неръждаеми болтове и гайки - 3 лв;
8. Бъркалка - купих я от Baumax(не съм сигурен дали е точно този магазина, намира се в Люлин на околовръстното) - реално това е обръщало за барбекю и го намерих в частта - градина - цена около 10лв;
9. Свредла за метал и стъпково свредло за метал;
10. Отвертки;
11. Мултицет;

Процедура:
1. Почистих мотора от маслото и мърсотията;
2. Премахнах фабричната планка, която е под наклон и не става за целта, мотора остана на дупки за болтове за монтаж;
3. Измерих и пробих три дупки + една за оста на мотора, като гледах да е центрирано на ламаринената плоскост;
4. В средата направих дупка за движещата част на моторчето със стъпаловидно свредло;

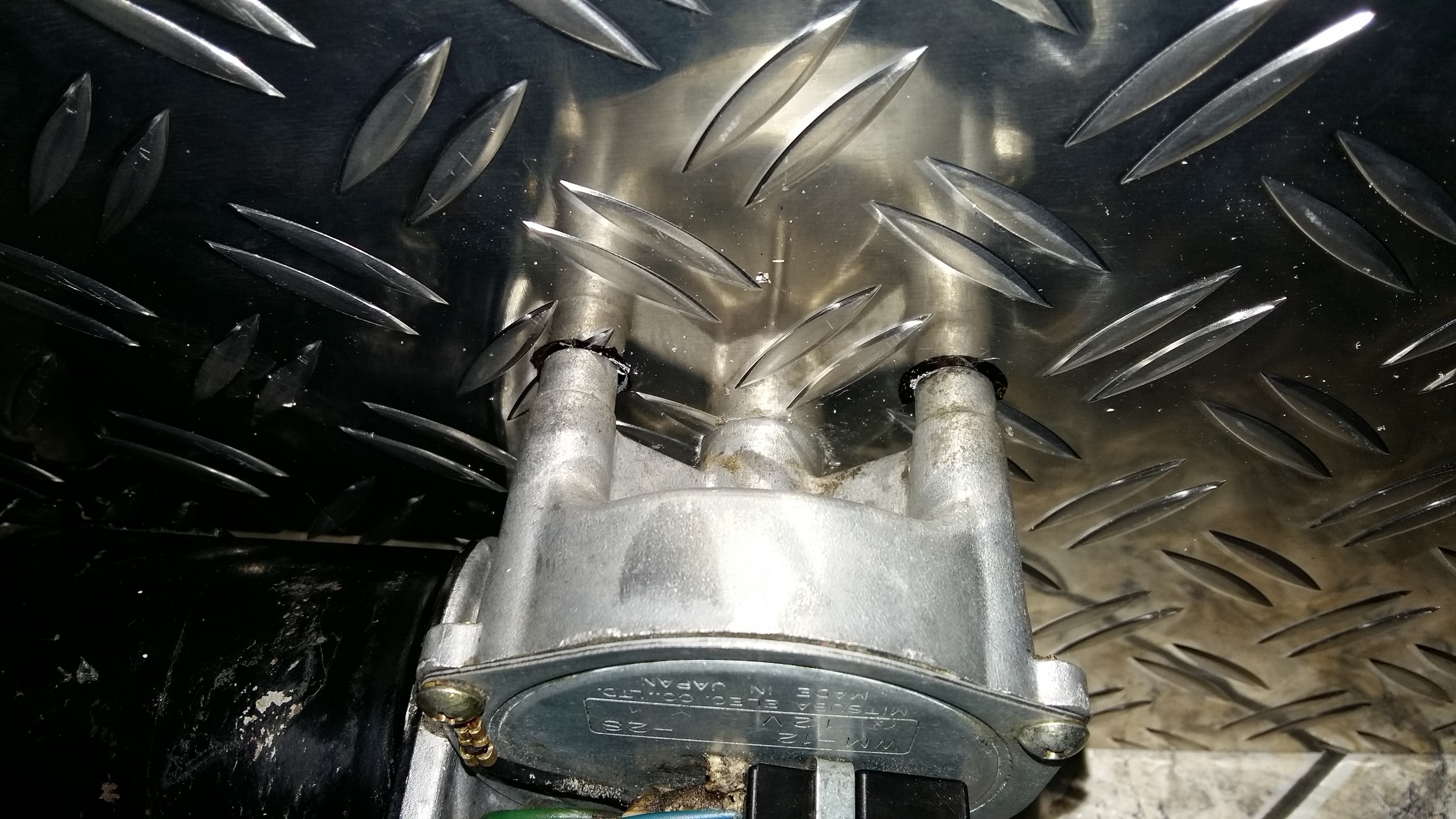

5. Монтирах мотора, пасна от първия път, като затегнах с болтовете от самото моторче, които бяха за планката;
6. Навих гайките и пристегнах добре;
7. Монтитах планката, която си е към мотора, която бях предварително разпробил и премахнал сферични болт;
8. Монтирах Г образната планка към планката на мотора;
9. Нея разпробих, както и неръждаемата бъркалка и ги закрепих една за друга с неръждаеми болтове, гайки и шайби. Направих няколко чифта дупки, за да мога да регулирам височината;
10. Пристегнах всички болтове и конструкцията изглеждаше се получи доста стабилна.

Захранване:

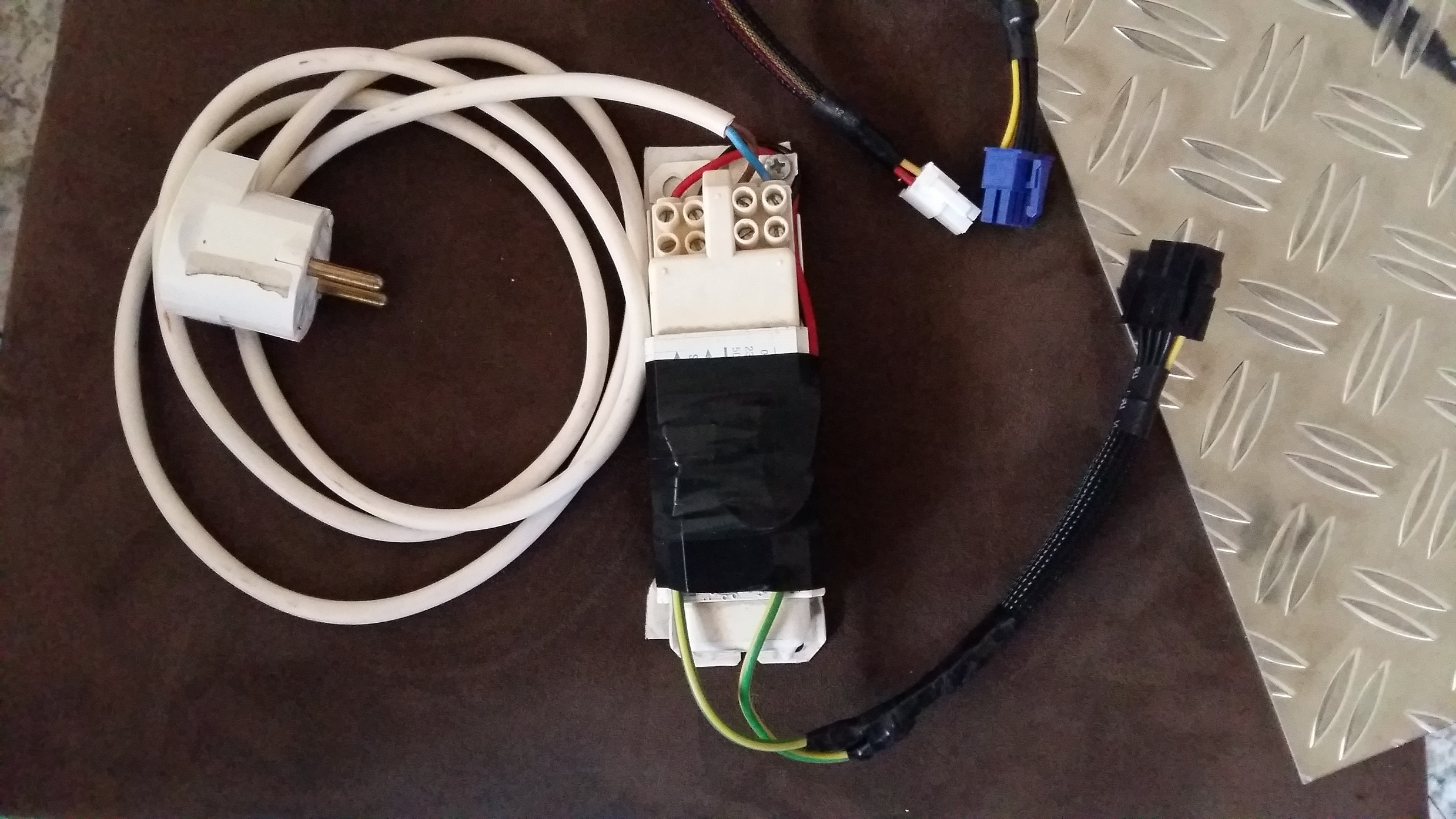

1. Свързах трансформатора първо към 220V, след това с Гриц схемата към 12V и проверих с мултицет напрежението, което беше 12 DC;
2. Залепих гриц схемата към радиатора на трансформатора и минах с изолирбанд;

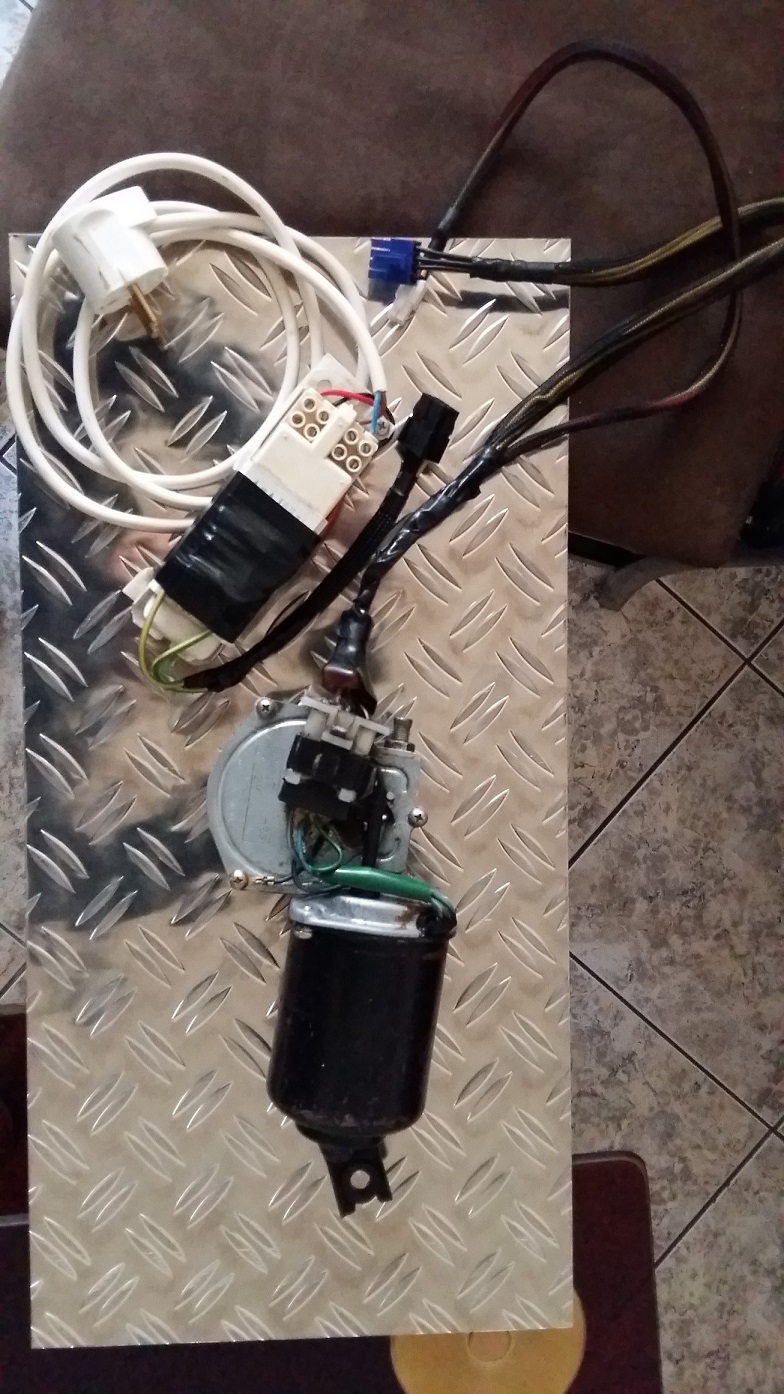

3. Окабелих моторчето за чистачки, като направих две букси, за двете скорости (моторчето има 5 жички, аз тествах и разбрах че 3 от тях имат значение за постоянната работа на мотора, другите две са за връщане в начална позиция). Реално така могат да се ползват двете скорости на мотора, според нуждите;
4. Тук може да се ползва готов адаптер на 12V, но трябва да е поне 5-6А. Трансформаторите са значително по-евтини и изглежда вършат същата работа с Глиц схема;
Стойност на материалите – около 50-60лв

В момента всичко освен Г образната планка е неръждавейка, като намеря подходяща ще я заменя. Предвидил съм още няколко дупки и болтове, за да не мърда при съпротивлението от сместа за озахаряване, но ще г направя след като го тествам в реални условия. Планката е 40х50см, което ми позволява да я използвам и за по-голям съд за озахаряване.

Едно видео: https://goo.gl/photos/3DzKngQuNsY4muv16

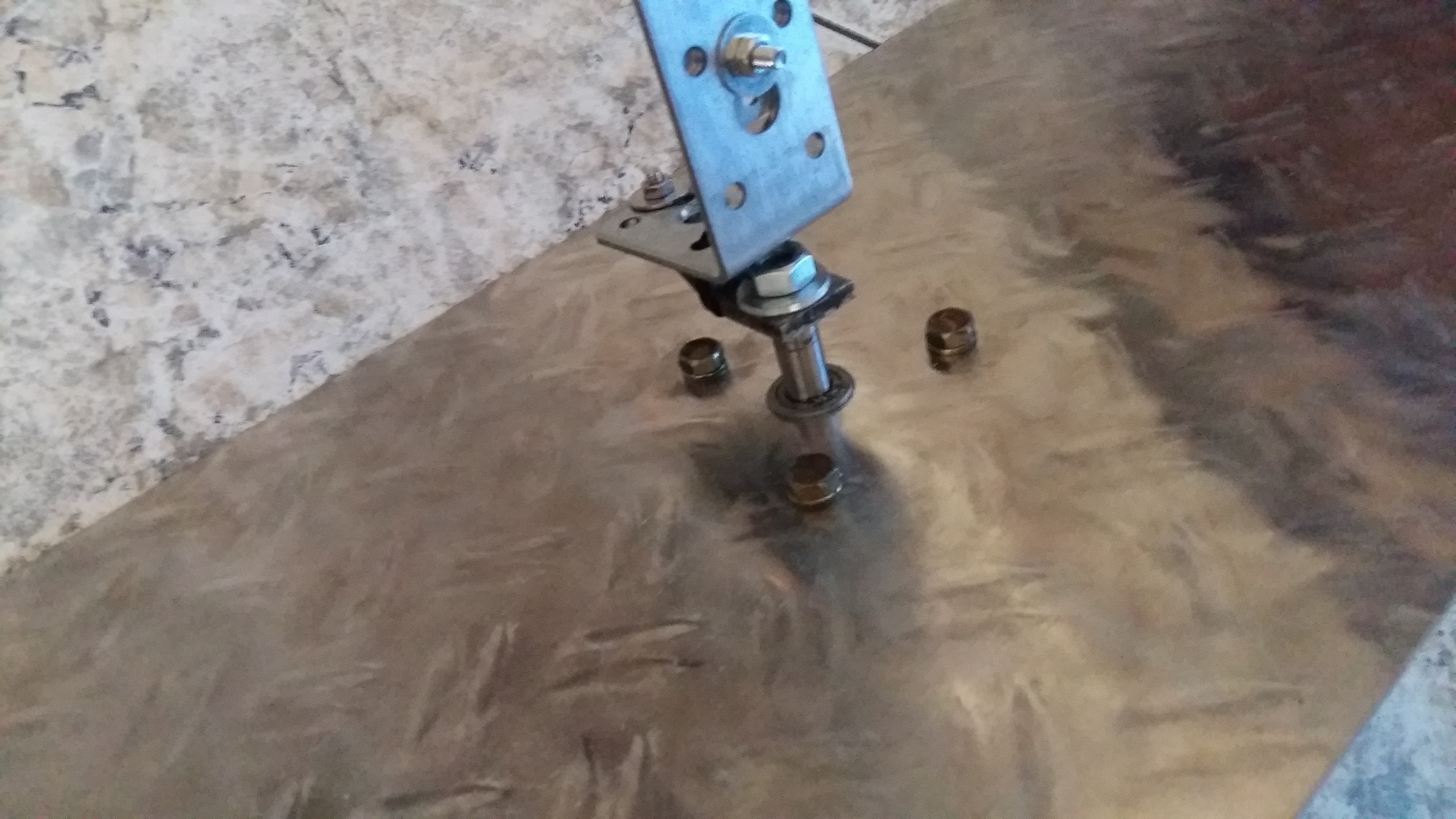

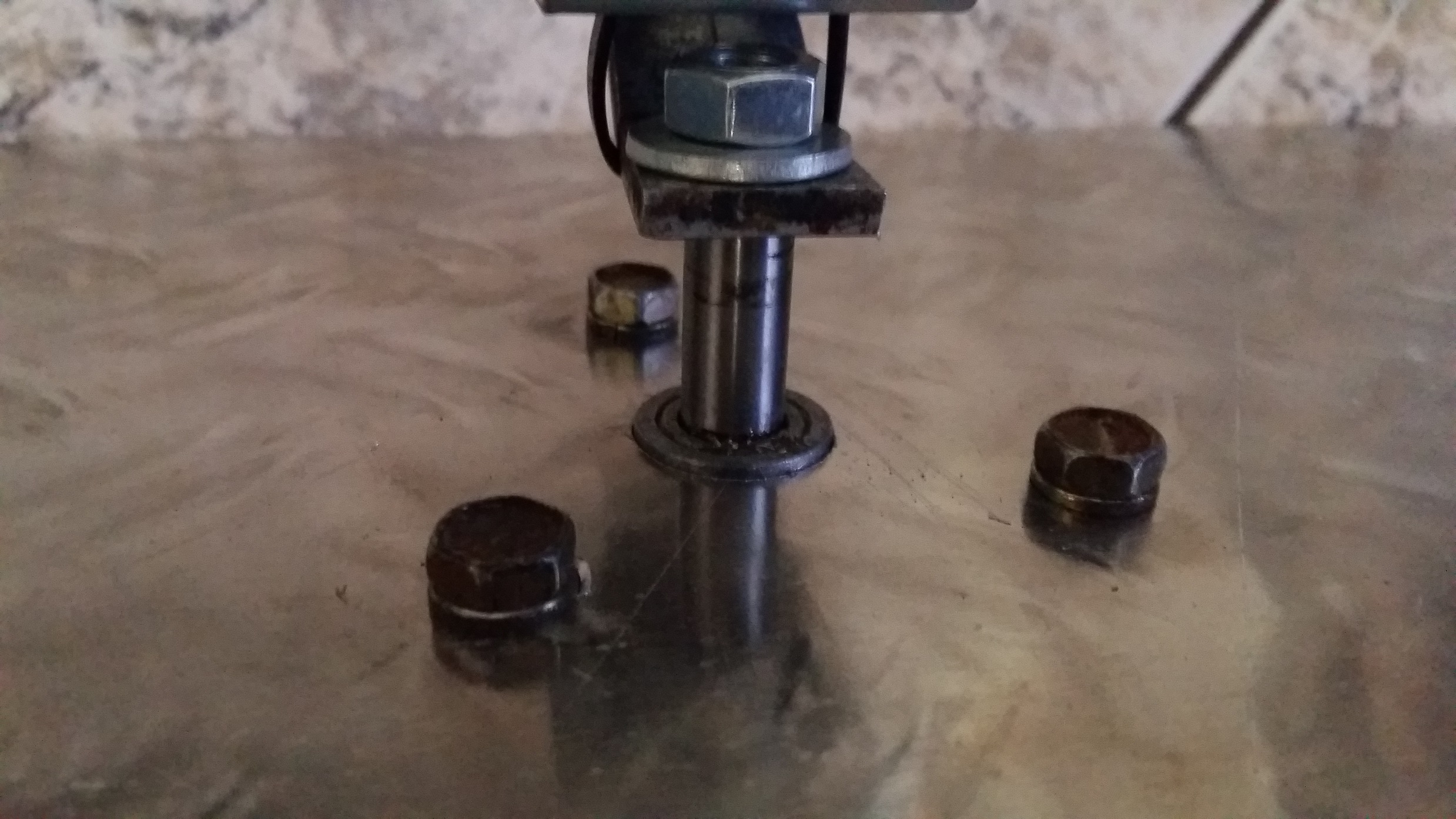

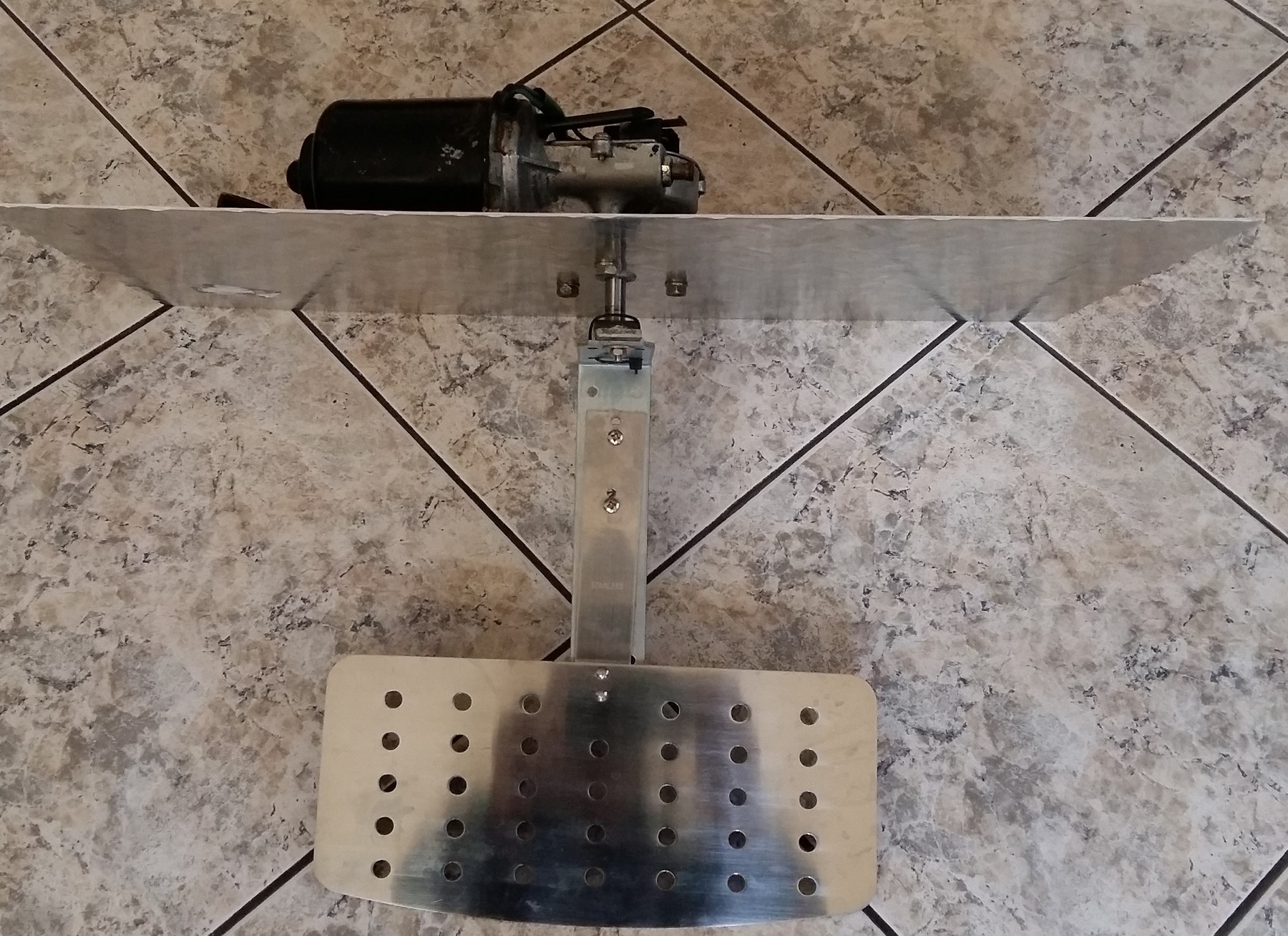

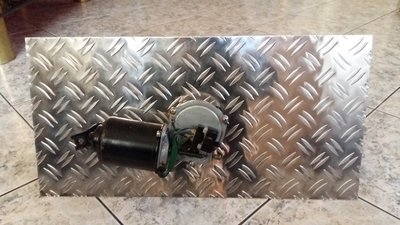

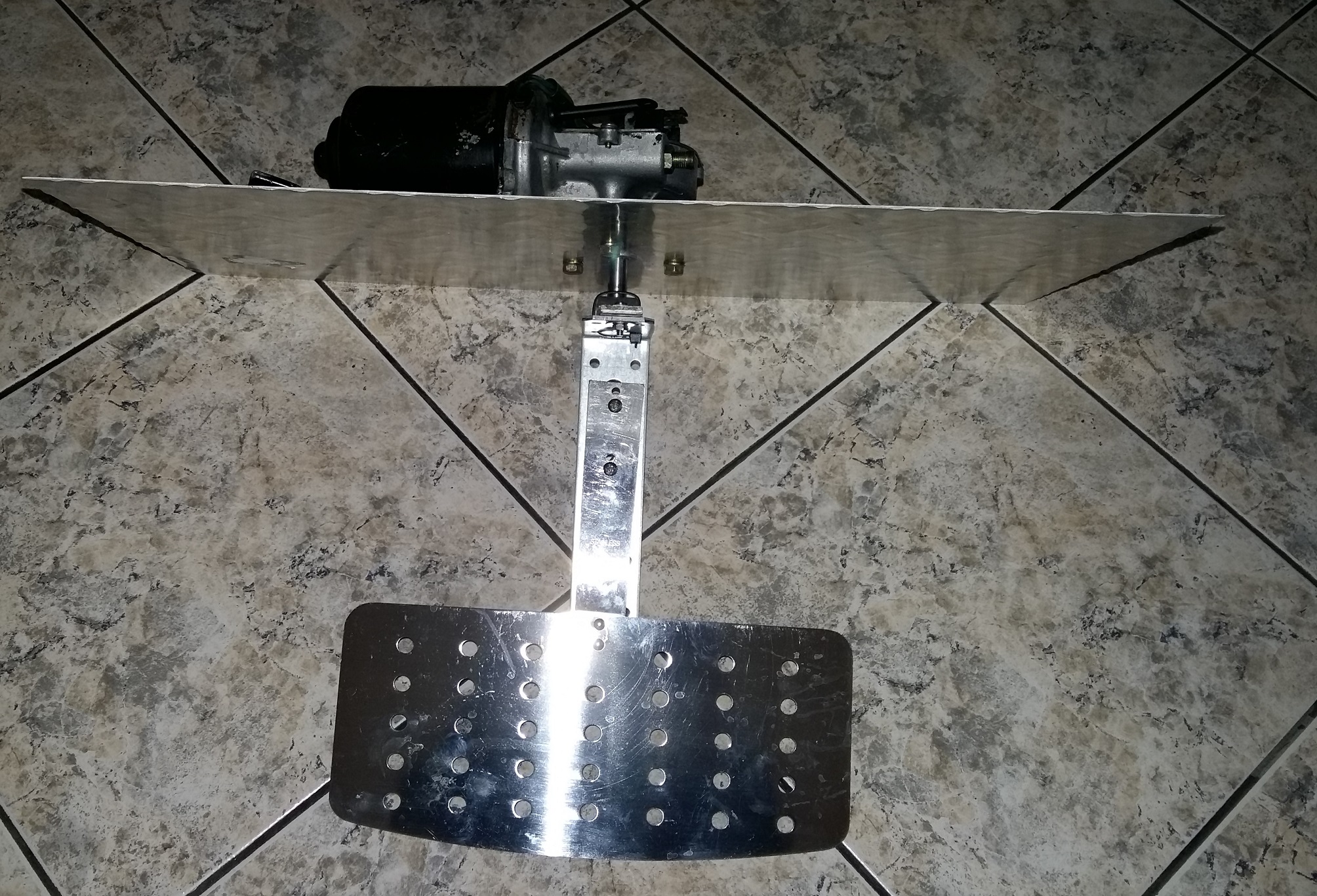

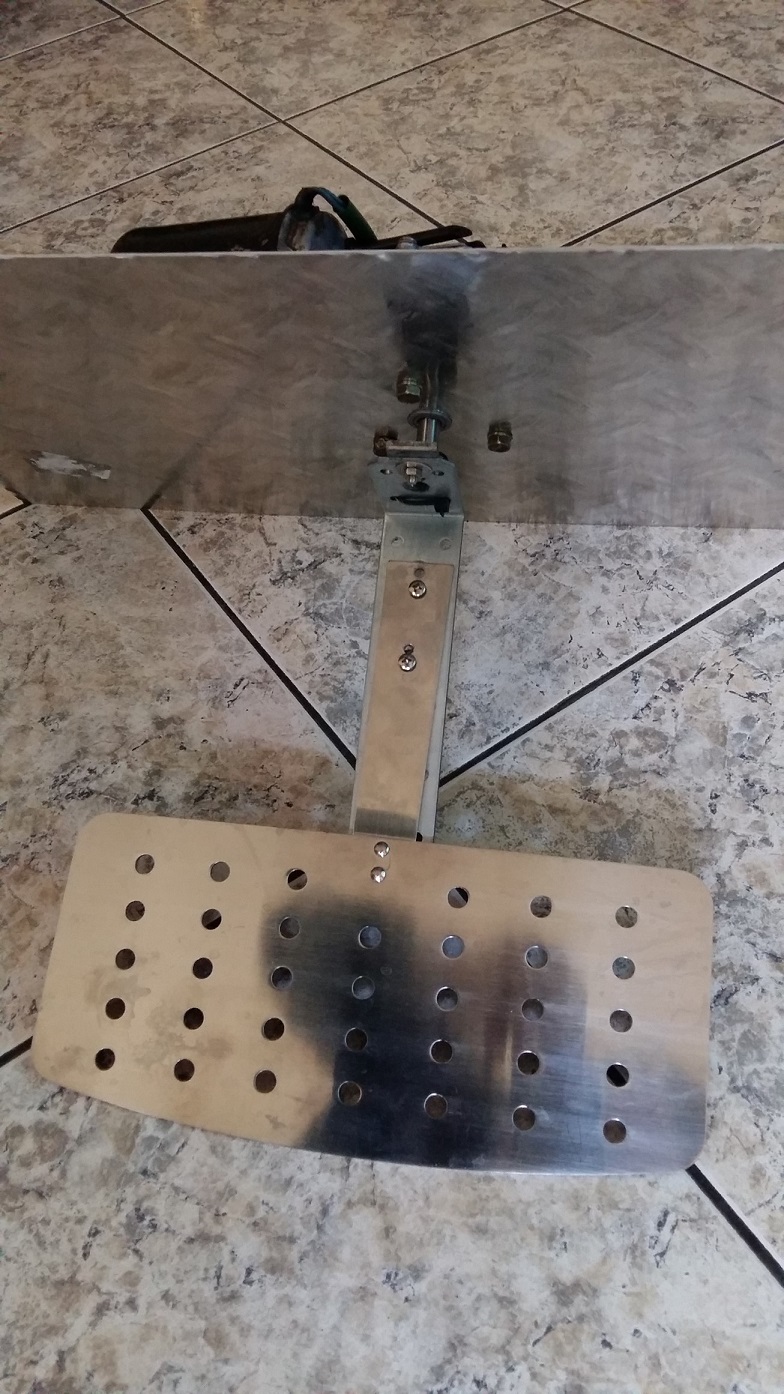

Ето малко снимки на готовото приспособление:

[kobyraaa]

Яко.Браво.Какъв казан мислиш да бъркаш.

[ultrashock]

За сега е 24 литра ел. тенджера, но мисля да мина към 50 литра хладилна кутия Igloo(или алтернатива) или към изолиран казан 50 литра. Доста е мощна и съм почти сигурен, че може да се справи с 100литра майш. Днес дойде едно устройство за мерене на Watt-ове и на едната степен е около 40 на другата около 70.

[bojo]

Лопатката май трябва да се поогъне, че така само ще обикаля и няма да разбърква. Има доста голяма площ и в малца дали няма да се озори.

[ultrashock]

Доста е мощна, но ще видя как е в реални условия, само с вода няма как да се тества. Огъването също съм го замислил, както и за намаляване на площта, но след като сменя MLT.
